PANORAMICA DEL PRODOTTO
Questo tubo trasparente in PVC per imballaggio IC è destinato allo stoccaggio e alla manipolazione organizzata di circuiti integrati e componenti elettronici compatibili. Invece di imballare i componenti sfusi, il tubo fornisce un percorso definito in cui le parti possono essere disposte in fila. Il corpo trasparente supporta controlli visivi del contenuto e dell'orientamento durante la ricezione, la preparazione dell'inventario e la manipolazione in produzione. La compatibilità dipende dal package del componente selezionato e dalla geometria del tubo approvata.
PROFILO SPECIFICO PER COMPONENTE

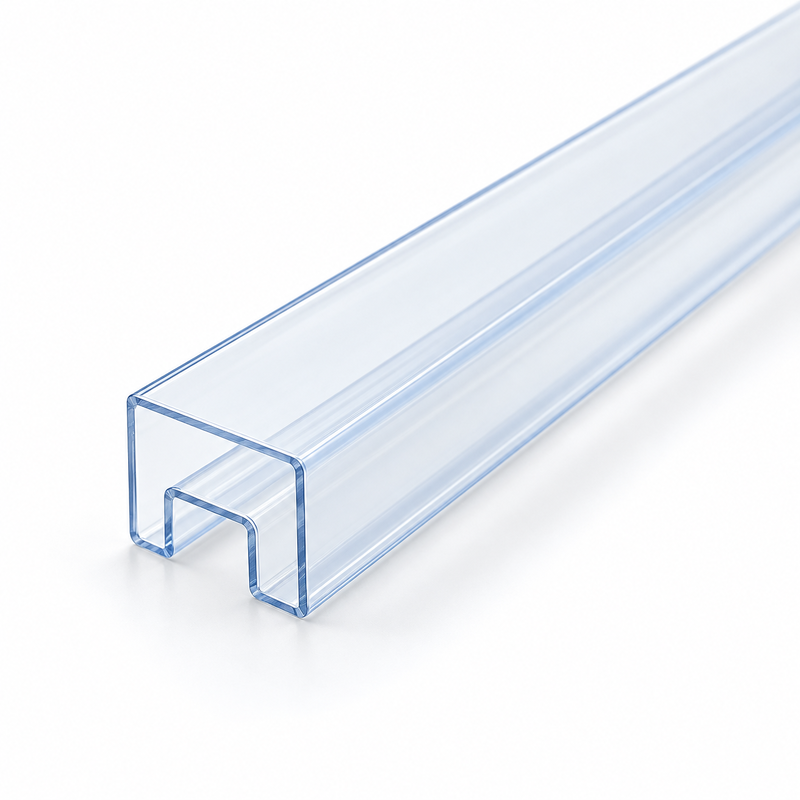

La sezione trasversale deve essere selezionata in base al corpo del componente, all'involucro dei pin e alla direzione di caricamento prevista. Per un package DIP, la geometria di supporto interna e le tolleranze laterali devono essere considerate insieme in modo che il componente possa essere inserito e rimosso senza interferenze. La configurazione di riferimento mostra un profilo di supporto centrale rialzato con spazio libero su entrambi i lati. Questa è una configurazione illustrativa, non una soluzione universale per tutti i package DIP o per tutti i conteggi di pin.
MATERIALE E SPESSORE DELLA PARETE
La serie di prodotti storica elenca PVC e PS come alternative di materiale e un riferimento di spessore della parete di 1-5 mm. Questo elenco si concentra sull'opzione PVC.
PERSONALIZZAZIONE E ORDINAZIONE
Per un preventivo, fornire il disegno o il campione del componente, le dimensioni massime del corpo e dei pin, la quantità richiesta per tubo, la lunghezza di taglio preferita e la quantità ordinata. Specificare eventuali requisiti di caricamento automatico e la disposizione desiderata dei tappi. L'approvazione del campione dovrebbe coprire l'adattamento dimensionale, l'inserimento e la rimozione del componente, la ritenzione della chiusura e i test elettrici applicabili. La quantità di imballaggio, la protezione del cartone e le attuali disposizioni di consegna devono essere confermate prima di effettuare un ordine di produzione.
CARATTERISTICHE PRINCIPALI:
- Corpo trasparente per l'identificazione visiva dei componenti imballati
- Selezione personalizzata del supporto interno e dello spazio per i pin
- Lunghezza del tubo e dimensioni del profilo personalizzate
- Tappi terminali abbinati opzionali per la ritenzione del componente
- Qualificazione dimensionale ed elettrica basata su campioni
